Качающейся упор для настольной пилы

 Качающейся упор  для настольной пилы

 Упор был изготовлен Гананоке Э. Э. Эбботтом, фабрика которого находилась почти в поле зрения Mitchell & Wilson. Это параллелограммный упор. Этот немного более сложный, чем большинство других. Помимо того, что он входит и выходит, он наклоняется, как фуганок, чтобы компенсировать тот факт, что лезвие пилы не наклонялось.

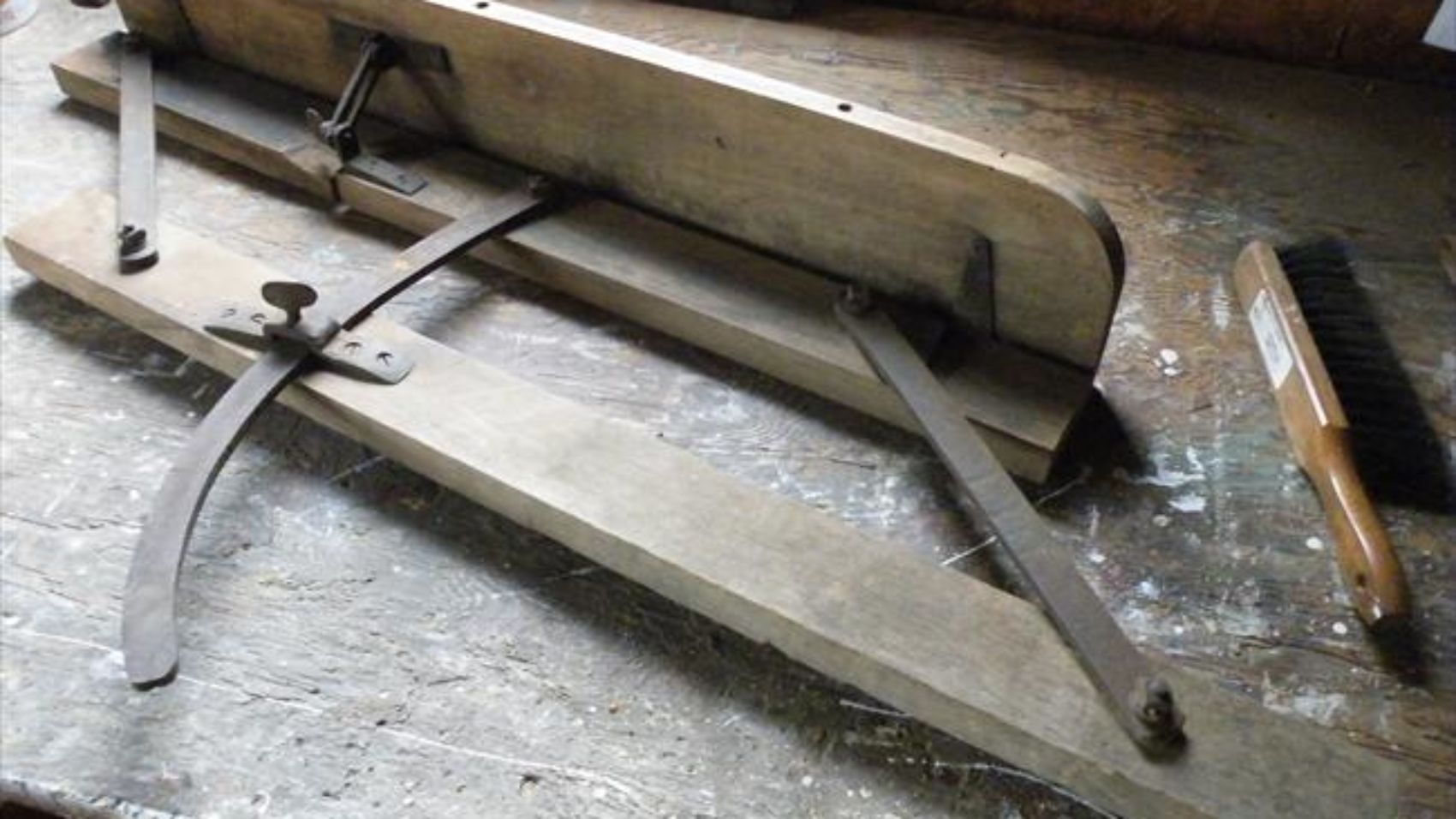

Качающейся упор для настольной пилы

Геометрия качающегося параллелограмма

Гладкая сторона

Swinging fence for wooden table saw

Стальные штифты на нижней стороне соответствовали отверстиям в столе, обеспечивая необходимую для пилы точность, при этом облегчая ее удаление

Все оборудование выполнено из кованого железа, за исключением штампованных петель для ремней.
